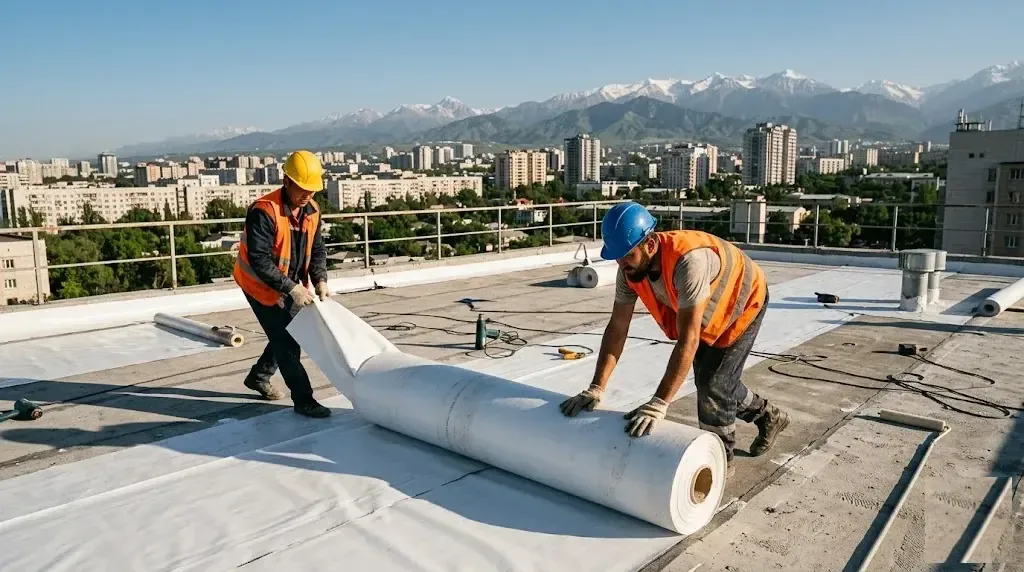

Технология монтажа ПВХ мембраны: от кровельного пирога до контроля швов

Технология монтажа ПВХ мембраны включает подготовку основания, укладку пароизоляции и утеплителя, раскладку полотен с нахлёстом 50–80 мм, сварку горячим воздухом при 400–600°C и фиксацию одним из трёх способов: механическим креплением, балластом или клеем. Качество швов проверяют визуально, пробой иглой или вакуумным тестером.

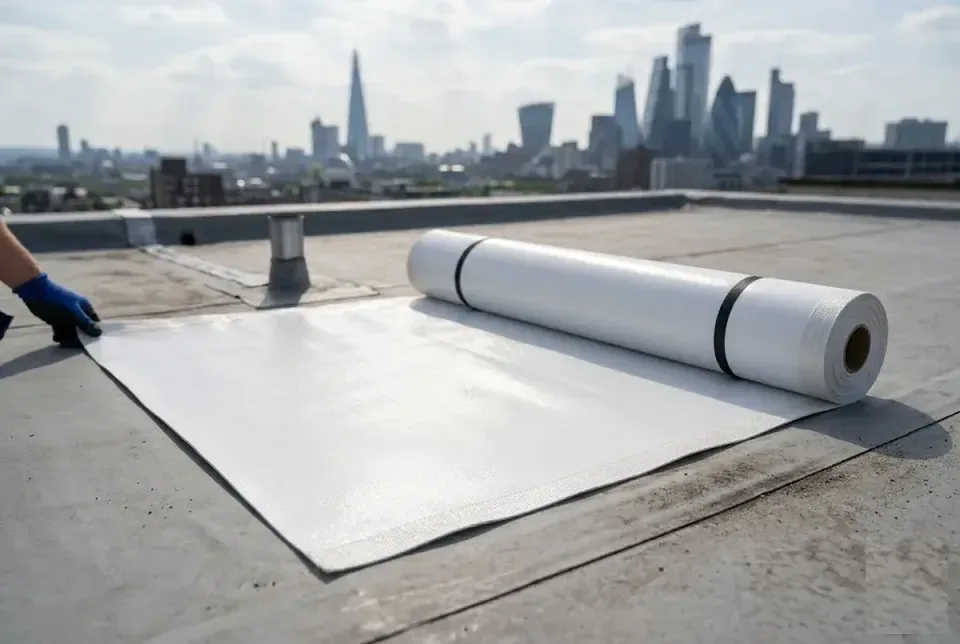

Что такое ПВХ-мембрана и где она применяется

Монтаж пвх мембраны на крышу — частый вопрос, поэтому разберём его подробно. ПВХ-мембрана — современный кровельный материал на основе поливинилхлорида, который вытесняет традиционные битумные покрытия на плоских крышах по всему Казахстану. Разберём её устройство, виды и область применения.

Из чего состоит ПВХ-мембрана

ПВХ-мембрана — это многослойный полимерный материал, где между двумя слоями пластифицированного ПВХ находится армирующая сетка из полиэстера или стеклохолста. Нижний слой, контактирующий с основанием, содержит больше пластификатора для эластичного прилегания к неровностям стяжки, а верхний — УФ-стабилизаторы и пигменты, защищающие от солнечного излучения и придающие характерный серый или белый цвет. Армирующий слой — ключевой элемент: полиэстеровая сетка толщиной 0.5–0.8 мм работает на растяжение, а стеклохолст — на жёсткость и термостабильность. В дешёвых мембранах азиатских производителей полиэстер заменяют полипропиленом — такой каркас теряет прочность при нагреве сварочным аппаратом. Армирование полиэстером даёт мембране эластичность и устойчивость к проколам, а стеклохолст — жёсткость и стабильность размеров при перепадах температур, поэтому для алматинского климата с амплитудой от -30 зимой до +40 летом лучше выбирать комбинированное армирование.

Армированная и неармированная мембрана: в чём разница

Армированная ПВХ-мембрана имеет внутренний каркас из полиэстеровой сетки или стеклохолста, что делает её прочной на разрыв и устойчивой к ветровым нагрузкам, тогда как неармированная применяется в основном для гидроизоляции подземных сооружений, фундаментов и бассейнов. Разница в поведении под нагрузкой принципиальна: армированное полотно выдерживает усилие на разрыв 800–1200 Н/50 мм, а неармированное — в 3–4 раза меньше, при этом оно может растягиваться до 250% без разрыва, что удобно для обёртывания сложных форм, но неприемлемо на плоскости кровли. Для плоских кровель всегда выбирают армированную мембрану — без армирования материал со временем вытягивается под нагрузкой и теряет герметичность в зоне крепежа, особенно на алматинских крышах с резкими перепадами температур, где термическое расширение достигает 2–3 мм на погонный метр при разнице в 50°C.

Где применяется ПВХ-мембрана

ПВХ-мембрану используют на плоских кровлях жилых и коммерческих зданий, в промышленном строительстве, на спортивных объектах и в зелёных кровлях. Типичные объекты в Алматы — торговые центры по проспекту Абая, складские комплексы в индустриальной зоне, подземные паркинги ЖК и эксплуатируемые террасы в новых высотках на Самал. На промышленных объектах с агрессивными выбросами (химические производства, нефтебазы) мембрану обязательно защищают дополнительным слоем из ПВХ-фольги или жидкой резины — стандартный ПВХ размягчается при контакте с растворителями и маслами. На объектах с высокой проходимостью (террасы, эксплуатируемые кровли) поверх мембраны обязательно укладывают балласт или защитную плитку — материал не рассчитан на прямое хождение, и даже резиновая подошва оставляет микроцарапины, которые через сезон-два становятся очагами растрескивания.

Основные параметры ПВХ-мембраны

Способы крепления ПВХ-мембраны к основанию

Как варить пвх мембрану — частый вопрос, поэтому разберём его подробно. Выбор способа крепления определяет долговечность кровли и бюджет монтажа. Рассмотрим три основных метода и условия их применения.

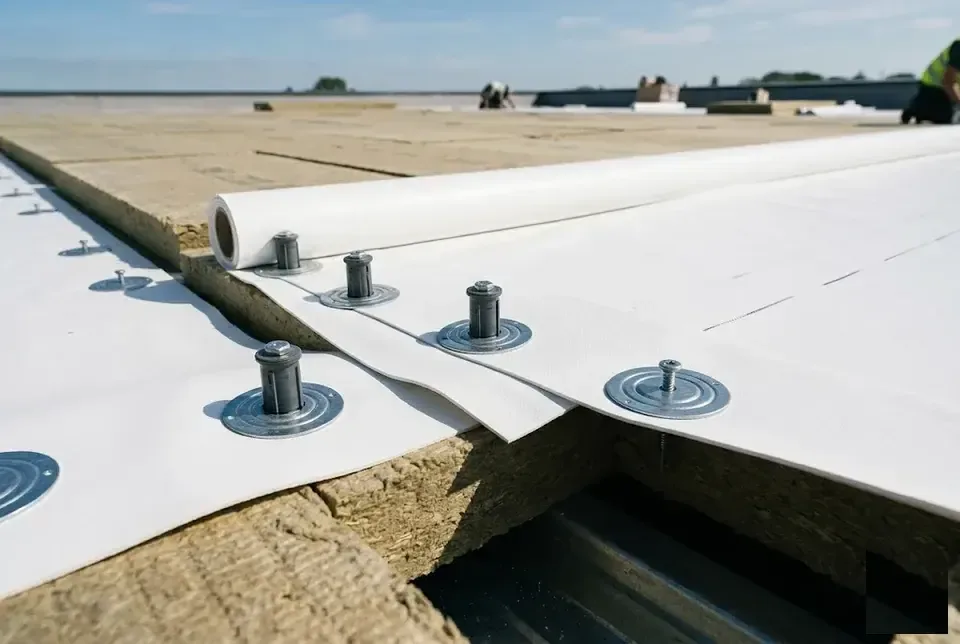

Механическое крепление телескопическим крепежом

Механическое крепление — самый распространённый метод, при котором ПВХ-мембрану фиксируют к основанию телескопическим крепежом: саморезом с пластиковой шайбой, распределяющей нагрузку и герметизируемой сверху накладкой из той же мембраны. В качестве основания выступает профилированный лист, железобетонная плита или деревянный настил — на каждый материал подбирают свой тип самореза (по бетону, по металлу или по дереву). Крепежи располагают рядами с шагом 500 мм в поле полотна и 200 мм по краю — вдоль парапетов, примыканий и углов. Накладка из ПВХ-мембраны приваривается поверх шайбы горячим воздухом, полностью изолируя точку крепления от влаги. На кровлях сложной формы (с большим количеством ендов, воронок и выходов) шаг крепежа в зонах повышенной ветровой нагрузки может сокращаться до 150 мм. Шаг крепежа по краю полотна вдвое чаще, чем в поле, — это зона максимальных ветровых нагрузок, где риск отрыва мембраны наиболее высок.

Балластный метод

Балластный метод не требует крепежа — мембрану удерживает на кровле слой гравия, тротуарной плитки или озеленения весом не менее 50 кг/м². Полотно свободно расстилается по основанию, фиксируется только по периметру и в местах примыканий, а основную нагрузку от ветра принимает на себя рассыпной балласт. В алматинской практике этот метод выбирают для эксплуатируемых кровель — под парковки, террасы или зоны отдыха, где гравий или плитка выполняют двойную функцию: пригруз и финишное покрытие. При этом под мембрану обязательно укладывают разделительный слой геотекстиля плотностью не менее 300 г/м², чтобы острые края гравия не прорвали полотно при температурных расширениях. Балластный метод подходит только для зданий с несущей способностью перекрытия не менее 250 кг/м² — на лёгких металлических конструкциях его применять нельзя.

Клеевой метод

Клеевой метод фиксирует мембрану полиуретановым клеем, наносимым на основание или на нижнюю поверхность полотна — это бесшумный способ, не требующий сверления перекрытий. Клей наносится валиком или шпателем полосами шириной 10–15 см по краям полотна и точечно в поле — расход составляет 200–400 г/м² в зависимости от пористости основания. Метод особенно востребован на объектах, где запрещены открытый огонь и вибрации: над музеями, архивами, серверными и лабораториями, а также при ремонте старых кровель, где плита перекрытия не выдерживает сверления. Важный нюанс: основание под клей должно быть идеально чистым и сухим — остатки битума, пыль или влага снижают адгезию на 30–50 %, и мембрана может отслоиться при первом же перепаде температур. Клеевой метод выбирают для кровель сложной конфигурации (купола, арки) и для зданий, где недопустимы вибрации от перфоратора, — например, над операционными или лабораториями.

Сравнение способов крепления

На кровлях с утеплителем механическое крепление — единственный способ, который фиксирует и мембрану, и теплоизоляцию одновременно, предотвращая сдвиг пирога.

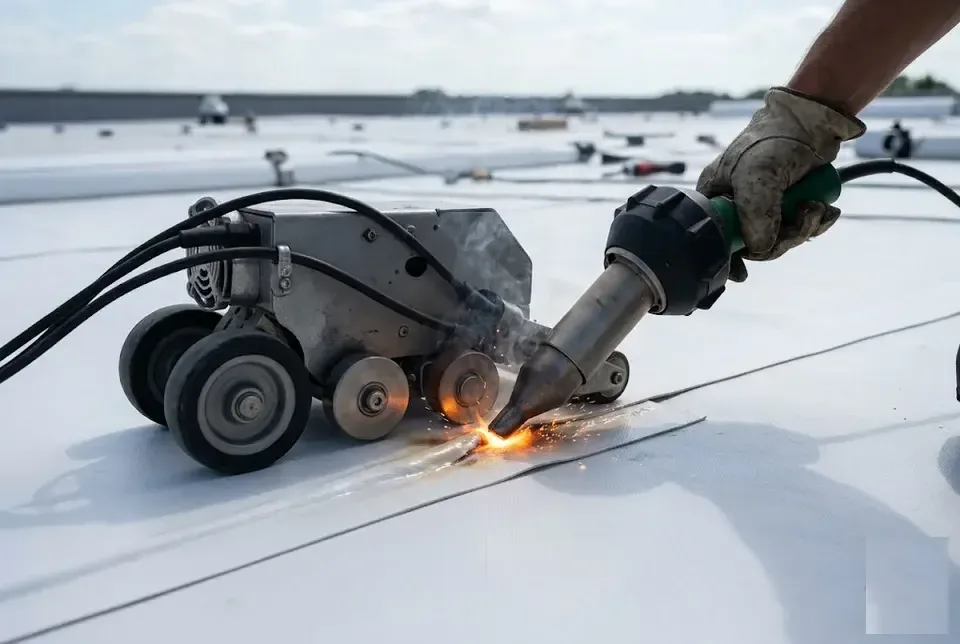

Как варить ПВХ-мембрану — сварка горячим воздухом

Сварка горячим воздухом — ключевой этап монтажа, от которого зависит герметичность всей плоской кровли. Разберём оборудование, режимы и последовательность операций.

Оборудование для сварки ПВХ-мембраны

Для сварки ПВХ-мембраны используют автоматические сварочные аппараты (для длинных прямых швов) и ручные сварочные фены (на сложных участков, примыканий и заплат). Автоматический аппарат, например Leister COMET или Forsthoff, оснащён гусеничным приводом, нагревательным клином и прикаточными роликами — он движется по нахлёсту сам, равномерно прогревая обе полосы шириной до 40 мм. Ручной фен вроде Leister Triac ST или Steinel HG-2300 даёт температуру до 650 °C, но требует от монтажника постоянного контроля скорости и угла наклона сопла. На сложных узлах — вокруг воронок, на парапетах, в ендовах — используют только ручной фен с силиконовым роликом для прикатки. Автоматический аппарат даёт равномерный прогрев и постоянную скорость, что критично для швов длиннее 3–5 метров — ручным феном добиться стабильного качества на большой длине практически невозможно.

Настройка температуры и скорости сварки

Температура сварки ПВХ-мембраны настраивается в диапазоне 400–600 °C, а скорость движения аппарата — от 1,5 до 4 м/мин, причём чем выше температура, тем быстрее можно вести аппарат. Тонкие мембраны (1,2–1,5 мм) сваривают при 420–480 °C на скорости 2,5–3,5 м/мин, а толстые (1,8–2,0 мм) требуют 500–580 °C и скорости 1,8–2,5 м/мин — уточняйте режим в паспорте конкретного производителя (Fatrafol, Sika, TechnoNICOL). Ручной фен обычно работает на 500–620 °C с ручным контролем скорости: чем медленнее ведёшь, тем глубже прогрев. Оптимальный режим подбирают по пробному шву: при правильной температуре шов после остывания не расслаивается при разрыве руками, а материал вокруг шва не меняет цвет (пожелтение — признак перегрева).

Какой нахлёст нужен при сварке

Нахлёст полотен ПВХ-мембраны при сварке должен составлять 50–80 мм — меньший не обеспечивает достаточной зоны прогрева, больший ведёт к перерасходу материала. Стандартный автоматический аппарат с шириной прогрева 40 мм требует нахлёста минимум 60 мм, чтобы сопло входило посередине и обе полосы прогревались симметрично. Для ручного фена нахлёст делают ближе к 80 мм, так как ширина струи горячего воздуха меньше, чем у автоматического аппарата, и требуется запас для качественного прогрева — при 50 мм велик риск недогрева одной стороны.

Пошаговая последовательность сварки

• Раскладка полотен: полотна раскатывают с нахлёстом 50–80 мм, фиксируют временным грузом или крепежом, чтобы ветер не сместил материал.
• Пробный шов: на обрезке мембраны выставляют температуру и скорость, проверяют качество сварки на отрыв — шов должен рваться по материалу, а не по линии сплавления.
• Сварка основного шва: автоматический аппарат ведут вдоль нахлёста с постоянной скоростью, ручным феном прогревают зону шва и сразу прикатывают силиконовым роликом.
• Прикатка роликом: свежесваренный шов прикатывают силиконовым роликом для выдавливания воздушных пузырей и равномерного сплавления.
• Контроль: после остывания шов проверяют визуально и механическим пробоем иглой — при обнаружении непровара участок переваривают с нахлёстом не менее 100 мм.

Можно ли сварить ПВХ-мембрану обычным строительным феном

Обычный строительный фен не подходит для сварки ПВХ-мембраны — он не обеспечивает стабильной температуры 400–600 °C и не имеет узкого сопла для направленного прогрева нахлёста. Промышленные ручные фены Leister и Steinel оснащены электронным контролем температуры с точностью до ±10 °C и сменными соплами-насадками шириной 20–40 мм, тогда как бытовые фены дают разброс до ±50 °C и широкий факел пламени, который греет материал вокруг шва, а не в зоне сплавления. Попытка сварить мембрану бытовым феном приводит к локальному перегреву (прожогу) или недогреву (холодный шов), и герметичность такого соединения не превышает 20–30% от нормативной.

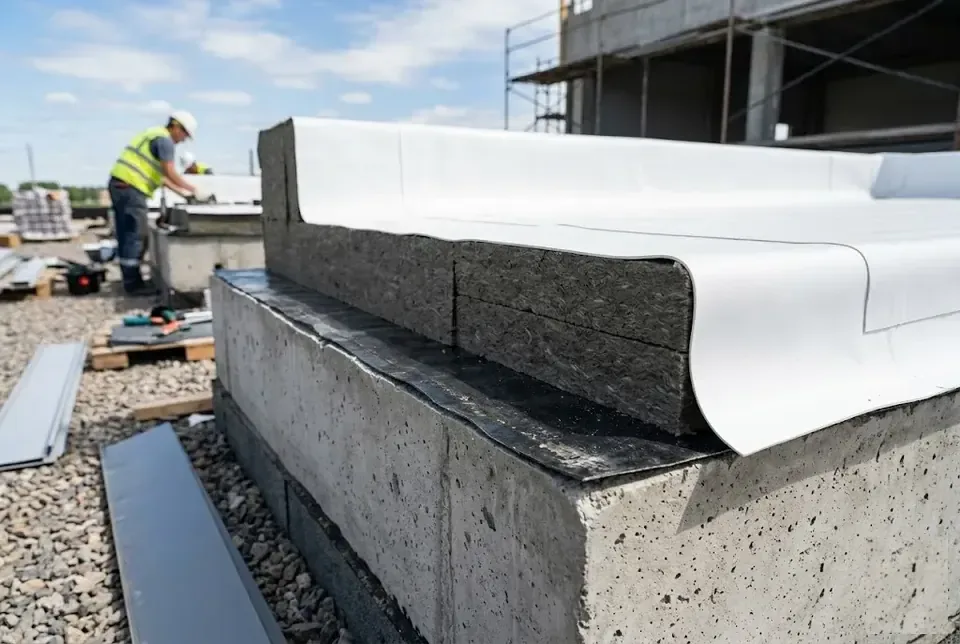

Кровельный пирог под ПВХ-мембрану

Укладка пвх мембраны на плоскую кровлю — частый вопрос, поэтому разберём его подробно. Способы крепления пвх мембраны — частый вопрос, поэтому разберём его подробно. Кровельный пирог — это многослойная конструкция, от правильного состава которой зависит теплоизоляция, пароизоляция и долговечность мембраны. Разберём слои и их назначение.

Состав кровельного пирога под ПВХ-мембрану

Пирог под ПВХ-мембрану на плоской кровле состоит из четырёх основных слоёв: пароизоляционная плёнка, утеплитель (минвата или XPS), разделительный слой геотекстиля и сама ПВХ-мембрана. Пароизоляцию укладывают непосредственно на бетонное основание — это может быть полиэтиленовая плёнка толщиной от 200 мкм или армированная пароизоляция на основе полипропилена. Поверх неё монтируют утеплитель в два слоя с разбежкой швов: нижний 100-150 мм, верхний 50-70 мм — это перекрывает мостики холода через стыки плит. На минеральную вату обязательно стелют геотекстиль плотностью 300-500 г/м², который защищает мембрану от проколов и химического воздействия битумной пропитки. Пароизоляция обязательна даже при использовании XPS — без неё водяной пар из помещения конденсируется в толще утеплителя, снижая его теплосопротивление на 20-30% за первый сезон.

Какой утеплитель выбрать: минвата или XPS

Под ПВХ-мембрану используют минеральную вату (каменную или стекловату) или экструдированный пенополистирол (XPS), причём минвата предпочтительнее для механического крепления, а XPS — для балластных систем. Каменная вата плотностью 120-150 кг/м³ (Технониколь Техноруф или Rockwool Руф Баттс) держит тарельчатые дюбели без деформации — у XPS плотностью 30-40 кг/м³ дюбель может продавить плиту на 3-5 мм, нарушая фиксацию. В балластной системе XPS выгоднее: его теплопроводность 0,030 Вт/м·К против 0,038-0,042 у минваты, что позволяет уменьшить толщину утепления на 20-30% при том же сопротивлении теплопередаче. Минеральная вата паропроницаема, поэтому при её использовании необходим геотекстиль — без него битумная пропитка плит мигрирует в ПВХ-мембрану и разрушает пластификатор, вызывая усадку полотна.

Нужен ли геотекстиль под ПВХ-мембрану

Геотекстиль под ПВХ-мембрану обязателен при укладке на минеральную вату и рекомендуется на XPS — он выполняет функцию разделительного слоя, предотвращая механическое повреждение мембраны и химическое воздействие утеплителя. Для минваты используют термоскреплённый геотекстиль плотностью 300 г/м²: он не впитывает влагу и не гниёт в отличие от иглопробивного аналога, который в мокром утеплителе теряет прочность за 2-3 сезона. На XPS достаточно геотекстиля 150-200 г/м² — он защищает мембрану от острых граней плит, которые при терморасширении могут прорезать ПВХ-полотно. На старом битумном покрытии геотекстиль обязателен вдвойне: он впитывает остаточные битумные выделения, которые при нагреве на солнце мигрируют в мембрану и вызывают её усадку до 3% по длине шва.

Типы кровельного пирога на разные оснований

Узлы примыканий: парапеты, воронки и трубы

Узлы примыканий — самые уязвимые места любой кровли. От правильной герметизации парапетов, воронок и труб зависит, не потечёт ли крыша в первый же сезон дождей.

Примыкание ПВХ-мембраны к парапету

Примыкание ПВХ-мембраны к парапету выполняют с заводом полотна на вертикальную стену на высоту не менее 250 мм, фиксируют прижимной планкой и герметизируют верхний край парапетным фартуком. Планку крепят дюбелями с шагом 200–250 мм через полимерную шайбу — она компенсирует вибрацию и предотвращает разрыв мембраны в точке крепежа. Верхний край прижимной планки закрывают парапетным фартуком из оцинкованной стали с полимерным покрытием: фартук монтируют с нахлёстом 100–150 мм и герметизируют стыки тиоколовым герметиком. На углах парапета мембрану не режут — её формуют с помощью ручного фена, делая «конверт»: два встречных разреза, прогрев и сплавление внахлёст, чтобы избежать разрывов при температурных деформациях.

Обход воронки внутреннего водостока

Воронку внутреннего водостока монтируют до укладки мембраны, затем в полотне вырезают отверстие на 50–60 мм меньше диаметра фланца воронки, прогревают край и приваривают к фланцу ручным феном. Приваренный край дополнительно фиксируют прижимным кольцом на болтах — оно создаёт механическое уплотнение на случай, если сварной шов ослабнет при усадке материала. Воронка должна быть ниже уровня кровли на 5–10 мм — это создаёт естественный уклон к водоприёмнику и предотвращает застой воды вокруг воронки, который зимой приводит к образованию наледи.

Примыкание к трубам и вертикальным выходам

Для примыкания ПВХ-мембраны к трубам используют готовые проходные элементы (грибки) или формуют конус из мембраны, который приваривают к основному полотну и фиксируют хомутом выше уровня кровли. Готовый грибок — это формованное изделие из ПВХ с эластичной юбкой: его приваривают к основному полотну по кругу, а верхнюю часть стягивают хомутом вокруг трубы. Высота завода мембраны на трубу должна быть не менее 200 мм, а хомут — из нержавеющей стали с резиновой прокладкой: обычный оцинкованный хомут корродирует за 2–3 сезона и теряет герметичность.

Типовые ошибки при устройстве примыканий

• Малая высота завода: менее 200 мм на парапет или трубу — вода затекает под фартук при косом дожде или таянии снега.
• Отсутствие галтели: острый угол без скругления — мембрана не прилегает, образуется полость с конденсатом.
• Жёсткое крепление без компенсации: прижимная планка без демпферной прокладки — мембрана рвётся при температурных деформациях.
• Сварка внатяг: мембрана на вертикальной стене приварена без запаса — при усадке материала шов расходится.

Контроль качества швов и частые ошибки монтажа

Даже идеально сваренный шов может пропускать воду, если не проверить его герметичность. Разберём методы контроля и самые распространённые ошибки, которые допускают при монтаже.

Визуальный осмотр и механический пробой иглой

Первичный контроль качества шва ПВХ-мембраны выполняют визуально (проверяют равномерность ширины шва, отсутствие прожогов и складок) и механическим пробоем иглой — тонким щупом проверяют край шва на наличие непроваренных участков. Ширина качественного сварного шва должна быть не менее 20–30 мм, а прожог выглядит как тёмное или проплавленное пятно с изменением текстуры материала. Механический пробой делают специальным щупом с заострённым концом, проводя им вдоль кромки шва — если щуп проваливается вглубь, значит, сварка не прошла на полную глубину. Этот метод занимает 2–3 минуты на 10 метров шва и не требует оборудования, кроме самого щупа и хорошего освещения. Механический пробой иглой выявляет только грубые дефекты (непровар более 2–3 мм), но не гарантирует герметичность — для ответственных кровель обязателен вакуумный тест.

Вакуумный тест шва

Вакуумный тест — профессиональный метод контроля, при котором на шов устанавливают прозрачную камеру, откачивают воздух и наблюдают, не появляются ли пузырьки в мыльном растворе — если пузырьки есть, шов негерметичен. Камеру подключают к ручному или электрическому вакуумному насосу с манометром, который показывает разрежение 0,2–0,4 бар — при этом давлении любые микропоры становятся видны. На стандартную кровлю площадью 500 м² уходит 2–3 часа на проверку всех швов, включая перестановку тестера каждые 30–40 см. Вакуумный тестер выявляет микропоры и непровары, которые не видны глазу и не определяются механическим пробоем — на кровлях площадью более 1000 м² этот метод обязателен по стандартам многих производителей мембран.

Как проверить шов без специального оборудования

Без вакуумного тестера шов проверяют мыльным раствором и кистью — наносят раствор на шов, слегка надавливают на него пальцем или тупым предметом и наблюдают, не появляются ли пузырьки, которые укажут на микротрещину. Концентрация раствора — примерно 1 часть жидкого мыла на 10 частей воды, наносить лучше поролоновой губкой или кистью с мягкой щетиной, чтобы не повредить мембрану. Давление пальцем создаёт локальное напряжение в зоне шва, достаточное для выхода воздуха через непроваренные участки — но только если дефект расположен у самой кромки. Этот метод даёт лишь 60–70% точности по сравнению с вакуумным тестом, поэтому для ответственных участков (ендовы, примыкания) лучше арендовать тестер или пригласить специалиста с оборудованием.

Заключение

Монтаж ПВХ-мембраны — это последовательность строгих шагов, от подготовки основания до контроля швов. Соберём главные выводы.

Главные выводы

• Основание: бетонная стяжка или утеплитель должны быть ровными (±5 мм на 2 м), сухими и чистыми — от этого зависит 50% долговечности кровли.
• Крепление: механическое (телескопические крепежи) — основной способ для плоских кровель; балластное и клеевое — для ограниченных условий.
• Сварка: автоматическая (сварочный аппарат) даёт стабильный шов; ручной фен — только на сложных участков; температура и скорость — критические параметры.
• Узлы: примыкания к парапетам и воронкам требуют дополнительных полос мембраны и герметизации — это самые уязвимые места кровли.
• Контроль: визуальный осмотр и механический пробой — база; вакуумный тест — обязателен для кровель площадью от 1000 м² и на всех ответственных швах.
